מהפך תלת פאזי

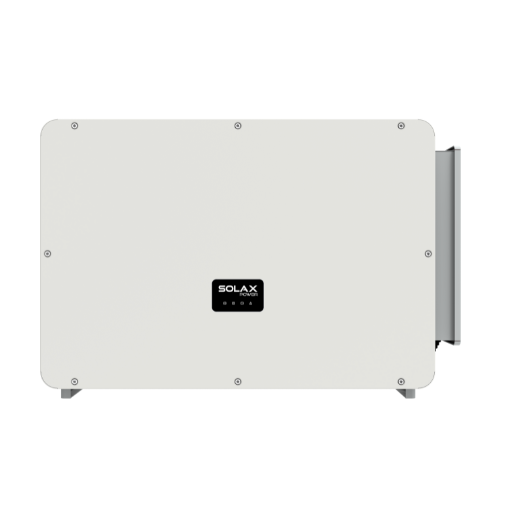

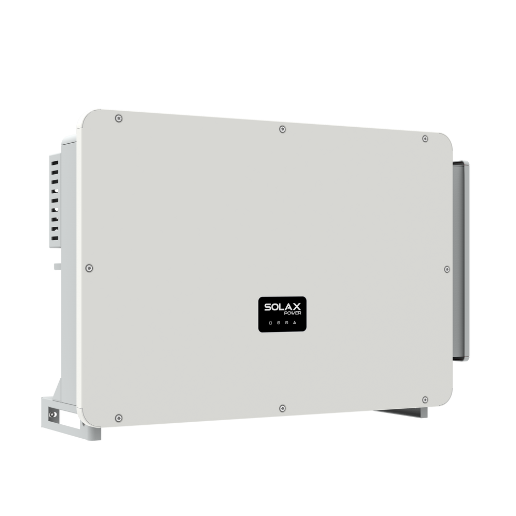

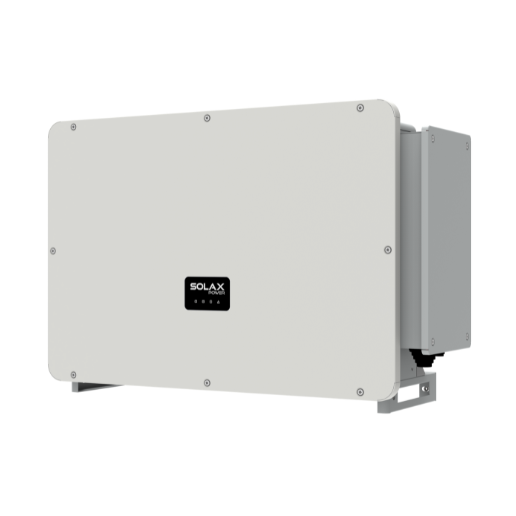

X3-FORTH

75kW / 80kW / 100kW / 110kW / 120kW / 125kW / 136kW / 150kW

סדרת X3-FORTH, הזמינה ב-75kW עד 150kW, כוללת מבנה קומפקטי וקל משקל עם פיזור חום מתקדם - קטן וקל יותר ב-5%. קירור אוויר חכם מאריך את חיי המאוורר, בעוד שאבחון עקומת I-V ופיצוי כוח תגובתי בלילה מגבירים את היעילות והיציבות של המערכת.

צפה בסרטון
הורדת נתונים

יתרון המוצר

עם השגת יעילות של עד 99%, ה-X3-FORTH תומך ב-150% גודל יתר של PV ו-110% עומס יתר על הפלט. עם 12 MPPTs, 32A לכל גשש וטווח MPPT של 180–1000 Vdc, הוא מציע ייצור אנרגיה גמיש וביצועים גבוהים עבור מערכות סולאריות מסחריות.

צרו קשר

Flexible Adaptability

Built-in export power control function
Remote setting and upgrading
Aluminium AC cable connection available

Intelligent Design

Night-time reactive power compensation
Smart air cooling enhances fan longevity
Heat dissipation reduces system weight & size by over 5%
I-V curve diagnosis

High Efficiency

Up to 99% efficiency
32A per MPP tracker
180~1000Vdc MPPT voltage range
150% PV oversizing, 110% overloading output
Max. 12 MPPTs, 2 strings per MPP tracker

Assured Safety

IP66 protection degree
AFCI support (optional)
AC terminal temperature detection
String current monitoring
24 hours operation monitoring
Type II SPD on AC&DC side

פרמטרים של מוצר

X3-FTH-75K
X3-FTH-80K
X3-FTH-100K
X3-FTH-110K
X3-FTH-120K
X3-FTH-125K
X3-FTH-136K-MV
X3-FTH-150K-MV

X3-FTH-75K
- PV INPUT

  Max. recommended PV array power 120 kWp
  MPPT voltage range 180 ~ 1000 V
  No. of MPP trackers / strings per MPP tracker 9 / 2
  Max. input current per MPPT 32 A
- AC OUTPUT

  Rated output power 75 kW
  Nominal AC voltage
  3 / (N) / PE, 220 / 380 V
  3 / (N) / PE, 230 / 400 V
- GENERAL

  Ingress protection IP66
  Dimensions (W /H / D)
  985 × 660 × 327.5 mm
  Net Weight 83 kg
X3-FTH-80K
- PV INPUT

  Max. recommended PV array power 120 kWp
  MPPT voltage range 180 ~ 1000 V
  No. of MPP trackers / strings per MPP tracker 9 / 2
  Max. input current per MPPT 32 A
- AC OUTPUT

  Rated output power 80 kW
  Nominal AC voltage
  3 / (N) / PE, 220 / 380 V
  3 / (N) / PE, 230 / 400 V
- GENERAL

  Ingress protection IP66
  Dimensions (W /H / D)
  985 × 660 × 327.5 mm
  Net Weight 83 kg
X3-FTH-100K
- PV INPUT

  Max. recommended PV array power 150 kWp
  MPPT voltage range 180 ~ 1000 V
  No. of MPP trackers / strings per MPP tracker
  9 / 2
  12 / 2
  Max. input current per MPPT 32 A
- AC OUTPUT

  Rated output power 80 kW
  Nominal AC voltage
  3 / (N) / PE, 220 / 380 V
  3 / (N) / PE, 230 / 400 V
- GENERAL

  Ingress protection IP66
  Dimensions (W /H / D)
  985 × 660 × 327.5 mm
  Net Weight 83 kg
X3-FTH-110K
- PV INPUT

  Max. recommended PV array power 165 kWp
  MPPT voltage range 180 ~ 1000 V
  No. of MPP trackers / strings per MPP tracker
  9 / 2
  12 / 2
  Max. input current per MPPT 32 A
- AC OUTPUT

  Rated output power 110 kW
  Nominal AC voltage
  3 / (N) / PE, 220 / 380 V
  3 / (N) / PE, 230 / 400 V
- GENERAL

  Ingress protection IP66
  Dimensions (W /H / D)
  985 × 660 × 327.5 mm
  Net Weight 83 kg
X3-FTH-120K
- PV INPUT

  Max. recommended PV array power 180 kWp
  MPPT voltage range 180 ~ 1000 V
  No. of MPP trackers / strings per MPP tracker 12 / 2
  Max. input current per MPPT 32 A
- AC OUTPUT

  Rated output power 120 kW
  Nominal AC voltage
  3 / (N) / PE, 220 / 380 V
  3 / (N) / PE, 230 / 400 V
- GENERAL

  Ingress protection IP66
  Dimensions (W /H / D)
  985 × 660 × 327.5 mm
  Net Weight 87 kg
X3-FTH-125K
- PV INPUT

  Max. recommended PV array power 180 kWp
  MPPT voltage range 180 ~ 1000 V
  No. of MPP trackers / strings per MPP tracker 12 / 2
  Max. input current per MPPT 32 A
- AC OUTPUT

  Rated output power 125 kW
  Nominal AC voltage
  3 / (N) / PE, 220 / 380 V
  3 / (N) / PE, 230 / 400 V
- GENERAL

  Ingress protection IP66
  Dimensions (W /H / D)
  985 × 660 × 327.5 mm
  Net Weight 87 kg
X3-FTH-136K-MV
- PV INPUT

  Max. recommended PV array power 204 kWp
  MPPT voltage range 180 ~ 1000 V
  No. of MPP trackers / strings per MPP tracker 12 / 2
  Max. input current per MPPT 32 A
- AC OUTPUT

  Rated output power 136 kW
  Nominal AC voltage
  3 / PE, 500 / 540 V
- GENERAL

  Ingress protection IP66
  Dimensions (W /H / D)
  985 × 660 × 327.5 mm
  Net Weight 87 kg
X3-FTH-150K-MV
- PV INPUT

  Max. recommended PV array power 225 kWp
  MPPT voltage range 180 ~ 1000 V
  No. of MPP trackers / strings per MPP tracker 12 / 2
  Max. input current per MPPT 32 A
- AC OUTPUT

  Rated output power 150 kW
  Nominal AC voltage 3 / PE, 500 / 540 V
- GENERAL

  Ingress protection IP66
  Dimensions (W /H / D)
  985 × 660 × 327.5 mm
  Net Weight 87 kg
